Upute za samogradnju e-bicikla

[Ogi]

Danas smo odlucili 'ozivjet' jos jedan bicikl

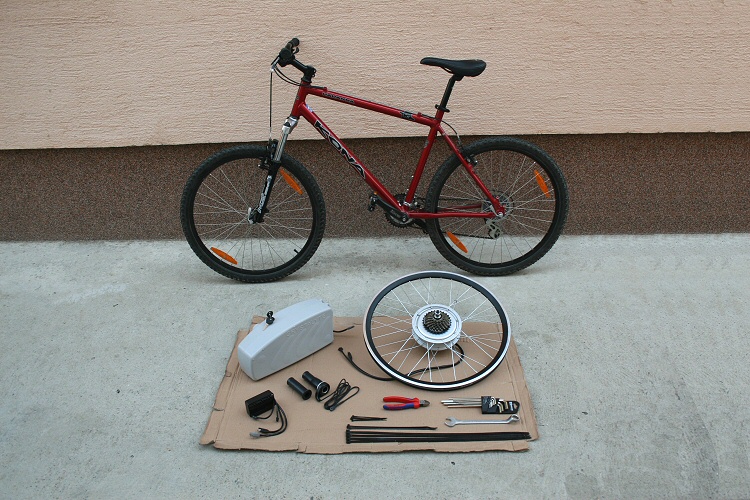

Na slici se vidi bike, potrebni dijelovi i alat:

1. Kutija ( sve dijelove unutar kutije povezuje Artas d.o.o. )
- SLA baterije 3*12V/12Ah ili 4*12V/9Ah
- osigurac 30A za pogon i 5A za punjenje
- prekidac s kljucevima
- konektor za punjenje

2. Motor V48 / 26"

3. Kontroler 36-72V/20A ( podnaponska zastita baterije podesena na 30V ) ili
48-72V/20A ( podnaponska zastita baterije podesena na 40V )

4. Regulator brzine

5. Plasticne vezice

6. Osnovni alat ( sjekaca klijesta, komplet imbus kljuceva, kljuc 19, pumpa )

[VladoK]

Danas smo odlucili 'ozivjet' jos jedan bicikl

Kakva je to šala, gdje su te upute (tehnologija) onako korak po korak?

[HAL9000v2.0]

Pa čekaj da ljudi skupe potrebni alat...

[Ogi]

Samo polako, i sutra je dan

[Ogi]

Korak 1.
Skidanje straznjeg kotaca, njegove unutarnje i vanjske gume

Korak 2.
Postavljanje guma na novi kotac s motorom
Pumpanje na oko 3 bara

Korak 3.
Postavljanje novog kotaca na okvir bicikla i zatezanje matica
Ovisno o modelu bicikla, ponekad se kotac ne nalazi u sredini okvira
Jednostavno rjesenje je umetanje jedne ili vise podloska izmedju osovine motora i okvira bicikla sa one strane gdje se kotac nalazi vise

Korak 4.
Podesavanje kocnica prema novom obrucu

[MalaZelena]

Nedostaje KORAK 5= ako ti bilo koji od ovih koraka nije bio dovoljno jasan, bolje dođi u Artas na ugradnju, radi vlastite sigurnosti

[Ogi]

Korak 5.
Postavljanje kutije za baterije i ucvrscivanje pomocu cetiri jake plasticne vezice

Korak 6.
Postavljanje kontrolera

[Ogi]

Korak 7.
Skidanje gripova i postavljanje regulatora brzine ( rucica 'gasa' )
Ponekad je potrebno malo pomaknuti rucicu kocnice i mjenjaca

[Ogi]

Korak 8.
Povezivanje komponenti
Motor - povezuje se s kontrolerom pomocu dva konektora
Kutija s baterijama - povezuje se s kontrolerom pomocu jednog konektora
Regulator brzine - povezuje se s kontrolerom pomocu jednog konektora
Svi konektori su razliciti tako da se ne moze pogrijesiti

[Ogi]

Korak 9.
Ispitivanje rada i punjenje baterija

Kljuc prekidaca se okrene u polozaj 'ON'
Podigne se zadnji kotac i lagano zakrece rucica 'gasa'
Motor treba ubrzavati postupno sa zakretanjem rucice

Prije voznje spojite punjac i napunite baterije u potpunosti
Punjac se poveze s uticnicom ( 220V/50Hz ) i konektorom na kutiji za baterije ( prikriven poklopcem )
Zelena LED oznacava da su baterije pune

[Ogi]

Korak 10.
Voznja

[Ogi]

Dobro dosla su sva pitanja vezana za samogradnju e-bicikla

Zelimo napisat sto korisnije upute i stavit u jedan PDF

[Ogi]

Boju kutije i motora mozete promjeniti u npr. crnu ili boju bicikla
Mi smo se odlucili za svjetlo sivu boju kutije jer bi dugotrajno izlaganje
bicikla jakom suncu moglo previse zagrijat baterije u tamnoj kutiji

I drugi proizvodjaci korise istu boju iz istog razloga

[VladoK]

Dobro dosla su sva pitanja vezana za samogradnju e-bicikla

Zelimo napisat sto korisnije upute i stavit u jedan PDF

E pa ja sada više nemam po ovoj temi nikakva pitanja jer ste mi "jednostavno" zatvorili usta...
Jednostavno: slika po slika, zato Vam skidam kapu na prikazu tehnologije prerade!

[Ogi]

Hvala Vlado!
