flolic



Pridružen/a: 15. 09. 2009.
Postovi: 136
Lokacija: Split / Žrnovnica

PostPostano: 6.12.2017. sri. 09:50    Naslov: Citirajte i odgovorite

AKG je napisao/la:
6040 je bolje konstrukcije od ovog tvog. Evo ti jedan od razloga zašto. Na mjestu najvećeg momenta savijanja uslijed radnog pomaka po X osi ovaj tvoj stroj ima najmanji poprečni presjek, što znači mali moment otpora.

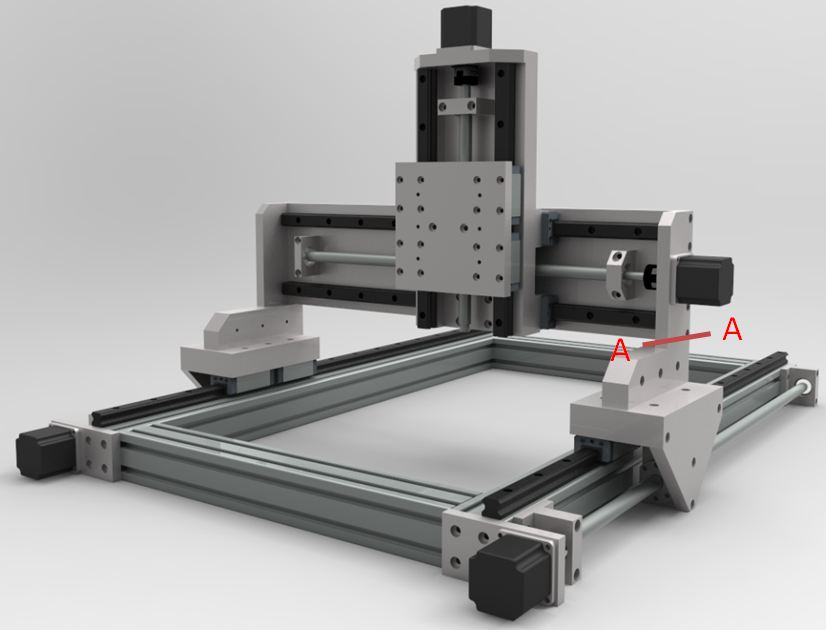

Evo tog presjeka, označio sam ga s A-A:


Nije to najveći problem ove konstrukcije... Najveći problem je što je X os (portal) izvedena u obliku ploče, a otpornost na torziju takve izvedbe je nikakva.
[Vrh]
Korisnički profil Pošaljite privatnu poruku
flolic



Pridružen/a: 15. 09. 2009.
Postovi: 136
Lokacija: Split / Žrnovnica

PostPostano: 6.12.2017. sri. 09:59    Naslov: Citirajte i odgovorite

AKG je napisao/la:
Ima tu još bisera, npr. kako se prenosi sila sa vretena na nosač: pomoću smično opterećena 2 mala vijka. To je ovo zaokruženo na slici ispod.
To su mali vijci koji smično opterećeni imaju nisku krutost. Ukupna krutost (tj. robusnost kako ti kažeš) iznosi koliko i najslabija karika u lancu, a ovdje svo opterećenje ide na ta 2 mala vijka:


To nije apsolutno nikakav problem i takvo rješenje prihvata ležaja je najčešće u praksi. Također, iako na prvu izgleda da su vijci najviše opterećeni na smik, zapravo su opterećeni na vlak Wink

Na svom stroju sam mjerio komparatorom koliko se to kućište ležaja uvija i nisam mogao izmjeriti praktično ništa.
[Vrh]
Korisnički profil Pošaljite privatnu poruku
AKG



Pridružen/a: 16. 12. 2016.
Postovi: 223
Lokacija: Zagreb

PostPostano: 6.12.2017. sri. 10:22    Naslov: Citirajte i odgovorite

flolic je napisao/la:
AKG je napisao/la:
6040 je bolje konstrukcije od ovog tvog. Evo ti jedan od razloga zašto. Na mjestu najvećeg momenta savijanja uslijed radnog pomaka po X osi ovaj tvoj stroj ima najmanji poprečni presjek, što znači mali moment otpora.

Evo tog presjeka, označio sam ga s A-A:


Nije to najveći problem ove konstrukcije... Najveći problem je što je X os (portal) izvedena u obliku ploče, a otpornost na torziju takve izvedbe je nikakva.


Mogli su jednostavno ići u trokut prema dolje, da se moment otpora presjeka povećava kako raste moment savijanja. Ima prostora za to, a ne držat isti tanki presjek uz povećavanje momenta.

A otpornost na uvijanje se može popraviti dodavanjam rebara sa stražnje strane palac

Da, ovi vijci su više opterećeni na vlak jer su prednapregnuti, ali svejedno ta karika u lancu krutosti od 2 mala vijka opterećena smično mi je bezveze.

Sve je to relativno, ako nema zahtjevne obrade, tj. velikih sila na kontrukciju ovo je OK, neće se primjetiti nikakve deformacija odnosno greška u točnosti izrade obratka.

Ugl. ne smatram ovu konstrukciju ništa superiorniju 6040Z. Naravno da ako kupiš skupe i točne ležajeve, vretena, motore i kontroler da će to biti točniji i jači stroj od 6040, ali koliko si para dao za to?
[Vrh]
Korisnički profil Pošaljite privatnu poruku Posjetite Web stranice
TCNC



Pridružen/a: 29. 11. 2017.
Postovi: 9
Lokacija: Zagreb

PostPostano: 6.12.2017. sri. 11:16    Naslov: Citirajte i odgovorite

Mozda ste me krivo razumjeli. Ja nisam kupio ovaj stroj. Niti je to moja ideja niti konstrukcija. Tek planiram napraviti nesto slicno ovome. Od svega sto sam nasao na netu ovo mi se cini najbolje a i dobro je dokumentirano.
Ako netko ima nesto bolje slobodno saljite. Naravno da bi napravio modifikacije. Drzace vretena bi pomaknuo na nosivi dio. Drzace Y motora bih poboljsao itd.
Jeli netko radio CNC od Alu ploca koje se mogu kupiti kod nas npr. u Strojoprometu Al Mg 4.5 Mn. Kolika je tocnost tih ploca. Tezina cijele ploce je 80kg 1x2m. posto mi je to previse ima li koga da plocu podjelimo na pola.
Kako se na ovom forumu dodaju fotografije?
[Vrh]
Korisnički profil Pošaljite privatnu poruku
AKG



Pridružen/a: 16. 12. 2016.
Postovi: 223
Lokacija: Zagreb

PostPostano: 6.12.2017. sri. 11:24    Naslov: Citirajte i odgovorite

Dobro smo te mi razumjeli, komentiramo konstrukciju koju predlažeš.
Kad sastaviš cijenik sa specifikacijama i dijelovima koji nisu kineski to će te koštati ko sv. petra kajgana..
Ako već imaš listu sa cijenama to bi bilo interesantno vidjeti..
[Vrh]
Korisnički profil Pošaljite privatnu poruku Posjetite Web stranice
TCNC



Pridružen/a: 29. 11. 2017.
Postovi: 9
Lokacija: Zagreb

PostPostano: 6.12.2017. sri. 14:32    Naslov: Citirajte i odgovorite

Gruba računica mi govori da bi sve skupa izašlo oko 4000 Eura. To bi bila skuplja varijanta sa svim skupljim komponentama (High accuracy)Alu profili 60x90mm.Vjerojatno bi se dalo uštedit na nekim stavkama. Možda bi se dalo nategnut na 3000 Eura.
[Vrh]
Korisnički profil Pošaljite privatnu poruku
